Sekcja pusta ASTM A500/A500M
Specyfikacja A500/A500M obejmuje formowane na zimno-formowane na zimno, spawane i bezszwowe kształty rurowe ze stali węglowej, okrągłe, kwadratowe, prostokątne lub specjalne konstrukcyjne kształtowniki rurowe do spawanych, nitowanych lub skręcanych konstrukcji mostów i budynków oraz do ogólnych celów konstrukcyjnych. Rury te są produkowane w rozmiarach spawanych i bez szwu, z obwodem 88 cali (2235 mm) lub mniej i o określonej grubości ścianki wynoszącej 1000 cali (25,4 mm) lub mniejszej. Klasa D wymaga obróbki cieplnej.
Standardowa rura stalowa ASTM A500 składa się z czterech produktów ze stali, odpowiednio klasy A/B/C/D ASTM A500. Klasa D zapewnia najwyższą wytrzymałość, podczas gdy klasa A jest najbardziej ekonomiczna w zastosowaniach o niskim naprężeniu. Klasa B równoważy wytrzymałość i plastyczność, dzięki czemu jest najczęściej stosowana w budownictwie.
Rozmiary kształtowników pustych ASTM A500
ASTM A500 GR.A / B / C Rura o pustym przekroju formowana na zimno |
|||

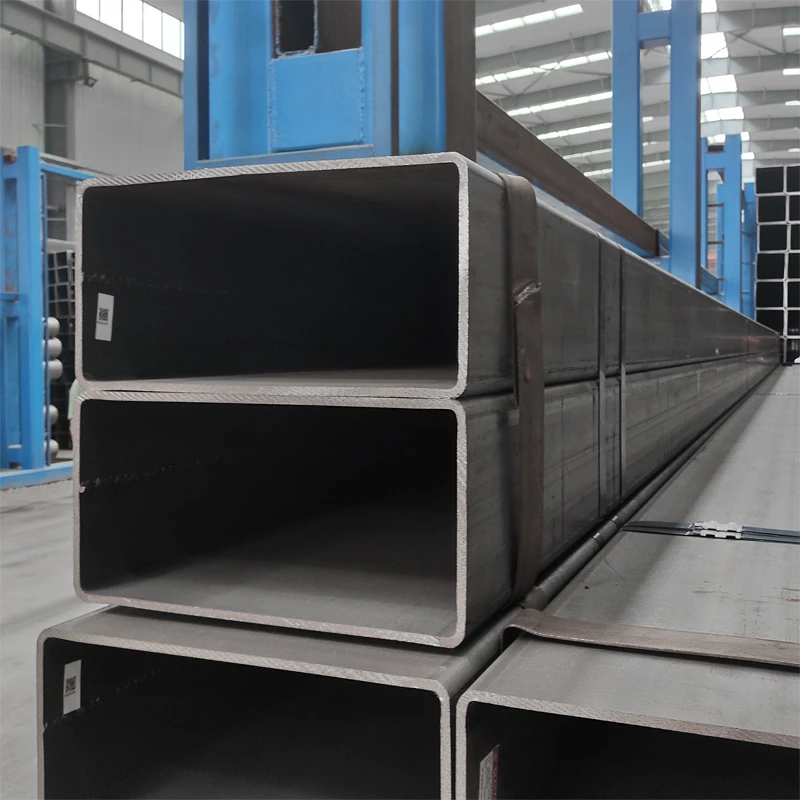

| Rury kwadratowe | Rury prostokątne | ||
| Rozmiar (mm) | Grubość (mm) | Rozmiar (mm) | Grubość (mm) |
| 10x10 | 0.6-1.0 | 20x10 | 0.6-1.0 |
| 12×12 | 0.6-1.0 | 25x12 | 0.6-1.0 |
| 16x16 | 0.6-1.2 | 38x19 | 0.6-1.5 |
| 19x19 | 0.6-1.5 | 50x25 | 0.6-1.5 |
| 20×20 | 0.6-1.5 | 50x30 | 1.0-3.0 |
| 25x25 | 1.0-2.75 | 60x40 | 1.5-3.5 |
| 30x30 | 1.0-2.75 | 75x50 | 1.5-4.0 |
| 32×32 | 1.0 -3.0 | 80x40 | 1.5-4.0 |
| 38x38 | 1.0 -3.0 | 100x50 | 2.0-6.0 |
| 40x40 | 1.0 -3.5 | 100x60 | 2.0-6.0 |
| 50×50 | 1.0 -5.0 | 100x75 | 2.0-6.0 |
| 60x60 | 1.0-6.0 | 120×60 | 3.0-6.0 |
| 63.5x63.5 | 1.0 -6.0 | 120x80 | 3.0 -6.0 |
| 70×70 | 1.5-6.0 | 125x50 | 3.0-6.0 |
| 75x75 | 1.5-6.0 | 125x75 | 3.0-6.0 |
| 80x80 | 2.0-6.0 | 150x50 | 3.0 -6.0 |
| 90 x90 | 2.0 -6.0 | 150x75 | 3.0 -6.0 |
| 100x100 | 2.3-6.0 | 150x100 | 4.0 -12 |
| 120 x120 | 4.0-6.0 | 160x80 | 4.0-6.0 |
| 125x125 | 4.0-6.0 | 175x100 | 4.0-12 |
| 150x150 | 4.0 -8.0 | 200x100 | 4.0 -12 |
| 200x200 | 6.0-12 | 200x150 | 4.0 -12 |
| 250 x250 | 6.0-12 | 250x150 | 5.0-12 |
| 300x300 | 6.0-12 | 300x200 | 5.0 -12 |
| 350x350 | 6.0 -12 | 350x250 | 5.0 -12 |
| 400x400 | 6.0-12 | 400x200 | 5.0 -12 |
| 500x500 | 6.0-16 | 500x300 | 5.0-16 |
Rury okrągłe ASTM A500 |
|||||
| DN | Rozmiar nominalny | Średnica zewnętrzna | Grubość ścianki | ||
| cal | mm | cal | mm | ||
| 15 | 1/2" | 0.84 | 21.3 | 0.109 | 2.77 |
| 20 | 3/4" | 1.05 | 26.7 | 0.113 | 2.87 |
| 25 | 1" | 1.315 | 33.4 | 0.104 | 2.64 |
| 32 | 1 1/4" | 1.66 | 42.2 | 0.11 | 2.79 |
| 1.66 | 42.2 | 0.14 | 3.56 | ||
| 1.66 | 42.2 | 0.191 | 4.85 | ||
| 40 | 1 1/2" | 1.9 | 48.3 | 0.114 | 2.9 |
| 1.9 | 48.3 | 0.145 | 3.68 | ||
| 1.9 | 48.3 | 0.2 | 5.08 | ||
| 50 | 2" | 2.375 | 60.3 | 0.121 | 3.07 |
| 2.375 | 60.3 | 0.154 | 3.91 | ||
| 2.375 | 60.3 | 0.218 | 5.54 | ||
| 65 | 2 1/2" | 2.875 | 73 | 0.156 | 3.96 |
| 2.875 | 73 | 0.188 | 4.78 | ||
| 2.875 | 73 | 0.203 | 5.16 | ||
| 2.875 | 73 | 0.276 | 7.01 | ||
| 80 | 3" | 3.5 | 88.9 | 0.156 | 3.96 |
| 3.5 | 88.9 | 0.188 | 4.78 | ||
| 3.5 | 88.9 | 0.226 | 5.49 | ||
| 90 | 3 1/2" | 4 | 101.6 | 0.156 | 3.96 |
| 4 | 101.6 | 0.188 | 4.78 | ||
| 4 | 101.6 | 0.226 | 5.74 | ||
| 100 | 4" | 4.5 | 114.3 | 0.156 | 3.96 |
| 4.5 | 114.3 | 0.188 | 4.78 | ||
| 4.5 | 114.3 | 0.219 | 5.56 | ||
| 4.5 | 114.3 | 0.237 | 6.02 | ||
| 4.5 | 114.3 | 0.337 | 8.56 | ||
| 125 | 5" | 5.563 | 141.3 | 0.258 | 6.55 |
| 5.563 | 141.3 | 0.375 | 9.53 | ||
| 150 | 6" | 6.625 | 168.3 | 0.28 | 7.11 |
| 200 | 8" | 8.625 | 219.1 | 0.322 | 8.18 |
| 8.625 | 219.1 | 0.5 | 12.7 | ||
| 250 | 10" | 10.75 | 273 | 0.365 | 9.27 |
| 10.75 | 273 | 0.5 | 12.7 | ||
| 300 | 12" | 12.75 | 323.8 | 0.375 | 9.52 |
| 12.75 | 323.8 | 0.5 | 12.7 | ||
| 350 | 14" | 14 | 355.6 | 0.375 | 9.52 |
| 14 | 355.6 | 0.5 | 12.7 | ||
| 400 | 16" | 16 | 406.4 | 0.375 | 9.52 |
| 16 | 406.4 | 0.5 | 12.7 | ||
| 450 | 18" | 18 | 457 | 0.375 | 9.52 |
| 18 | 457 | 0.5 | 12.7 | ||
| 500 | 20" | 20 | 508 | 0.375 | 9.52 |
| 20 | 508 | 0.5 | 12.7 | ||
| 600 | 24" | 24 | 609.6 | 0.375 | 9.52 |
| 24 | 609.6 | 0.5 | 12.7 | ||
Skontaktuj się z Youfąrura stalowa do stalowych rur konstrukcyjnych ASTM A500 dzisiaj
Wymagania chemiczne dla kształtowników zamkniętych ASTM A500
| Element | Kompozycja,% | |||
| Klasy B i D | klasa C | |||
| Ciepło Analiza |
Produkt Analiza |
Ciepło Analiza |
Produkt Analiza |
|
| Węgiel, maksA | 0.26 | 0.3 | 0.23 | 0.27 |
| Mangan, maksA | 1.35 | 1.4 | 1.35 | 1.4 |
| Fosfor, maks | 0.035 | 0.045 | 0.035 | 0.045 |
| Siarka, maks | 0.035 | 0.045 | 0.035 | 0.045 |
| Miedź, minB | 0.2 | 0.18 | 0.2 | 0.18 |
|
||||
Wymagania dotyczące rozciągania kształtowników zamkniętych ASTM A500
| Okrągłe, kwadratowe, prostokątne i specjalne kształty rurowe | |||
| klasa B | klasa C | klasa D | |
| Wytrzymałość na rozciąganie, min, psi [MPa] |
58 000 | 62 000 | 58 000 |
| [400] | [425] | [400] | |
| Granica plastyczności, min, psi [MPa] | 46 000 | 50 000 | 36 000 |
| [315] | [345] | [250] | |
| Wydłużenie w 2 cale [50 mm], min., %C |
23A | 21B | 23A |
|
|||
Rury konstrukcyjne ASTM A500 Dopuszczalne różnice w wymiarach
-
Wymiary zewnętrzne:
Okrągłe rury konstrukcyjne-Średnica zewnętrzna nie może różnić się o więcej niż 60,5%, w zaokrągleniu do najbliższych 0,005 cala (0,1 mm), od określonej średnicy zewnętrznej dla określonych średnic zewnętrznych 1,900 cala (48 mm) i mniejszych oraz ±0,75%, w zaokrągleniu do najbliższych 0,005 cala (0,1 mm), od określonej średnicy zewnętrznej dla określonych średnic zewnętrznych 2,00 cale (5 cm) i większe. Pomiary średnicy zewnętrznej należy wykonywać w odległości co najmniej 2 cali (5 cm) od końców rurek.
Kwadratowe i prostokątne rury konstrukcyjne-Wymiary zewnętrzne, mierzone w poprzek płaskich powierzchni w miejscach oddalonych co najmniej 2 cale (5 cm) od końców rur, nie mogą różnić się od określonych wymiarów zewnętrznych o więcej niż odpowiednia wielkość podana w poniższej tabeli, która uwzględnia tolerancję wypukłości lub wklęsłości.
| Dopuszczalne różnice w zewnętrznych wymiarach płaskich rur konstrukcyjnych kwadratowych i prostokątnych | |
| Określony zewnętrzny duży płaski wymiar, cale [mm] |
Dopuszczalne zmiany Określone powyżej i poniżej Zewnętrzne wymiary płaskie,A cale [mm] |
| 2 1/2 [65] lub mniej | 0.020 [0.5] |
| Ponad 2 1/2 do 3 1/2 [65 do 90], łącznie | 0.025 [0.6] |
| Ponad 3 1/2 do 5 1/2 [90 do 140], łącznie | 0.030 [0.8] |
| Ponad 5 1/2 [140] | 0,01 razy większy wymiar płaski |
| A Dopuszczalne odchylenia uwzględniają wypukłość i wklęsłość. W przypadku rur prostokątnych, w których stosunek wymiaru zewnętrznego dużego do małego płaskiego jest mniejszy niż 1,5, oraz w przypadku rur kwadratowych dopuszczalne odchylenia wymiaru małego płaskiego powinny być identyczne z dopuszczalnymi odchyleniami wymiaru dużego płaskiego. W przypadku rur prostokątnych, których stosunek wymiaru zewnętrznego dużego do małego płaskiego mieści się w zakresie od 1,5 do 3,0 włącznie, dopuszczalne odchylenia wymiaru małego płaskiego powinny być 1,5-krotnością dopuszczalnych odchyleń wymiaru dużego płaskiego. W przypadku rur prostokątnych, w których stosunek wymiaru zewnętrznego dużego do małego płaskiego jest większy niż 3,0, dopuszczalne różnice w małych wymiarach płaskich powinny być 2,0 razy większe od dopuszczalnych zmian w dużych płaskich wymiarach. | |
-
Grubość ścianki
Minimalna grubość ścianki z wyłączeniem szwu spawanego rury, jeśli jest dostarczana z nieusuniętą wypływką wewnętrzną, nie powinna być mniejsza o więcej niż 10% od określonej grubości ścianki. Jeżeli spawana rura jest dostarczana bez wypływki wewnętrznej, wówczas szew spawalniczy należy uwzględnić w pomiarze grubości ścianki i nie powinien on być mniejszy o więcej niż 10% od określonej grubości ścianki. Maksymalna grubość ścianki, z wyłączeniem szwu spawanego rury, nie może być większa niż o więcej niż 10% od określonej grubości ścianki. W przypadku rur kwadratowych i prostokątnych wymagania dotyczące grubości ścianek mają zastosowanie tylko do środków spłaszczonych powierzchni.
-
Długość
Rury konstrukcyjne są zwykle produkowane w dowolnych długościach 1,5 m [5 stóp] i większych, w różnych długościach i o określonych długościach. Patrz rozdział 4. W przypadku zamówienia określonych długości tolerancja długości powinna być zgodna z poniższą tabelą
| Tolerancje długości dla określonych długości rur konstrukcyjnych | ||||
| 22 stopy [6,5 m] i Pod |
Ponad 22 stopy [6,5 m] |
|||
| Nad | Pod | Nad | Pod | |
| Tolerancja długości dla określonych długości, cale [mm] | 1/2 [13] |
1/4 [6] |
3/4 [19] |
1/4 [6] |
-
Prostota
Dopuszczalne odchylenie prostoliniowości rur konstrukcyjnych wynosi 1/8 cala razy liczba stóp (10 mm razy liczba metrów) całkowitej długości podzielona przez 5.
-
Prostokątność boków
W przypadku kwadratowych i prostokątnych rur konstrukcyjnych sąsiednie boki powinny być kwadratowe (90 stopni), z dopuszczalnym odchyleniem maksymalnie 62 stopni.
-
Promień narożników
W przypadku kwadratowych i prostokątnych rur konstrukcyjnych promień każdego zewnętrznego narożnika przekroju nie powinien przekraczać trzykrotności określonej grubości ścianki.
-
Twist
W przypadku kwadratowych i prostokątnych rur konstrukcyjnych dopuszczalne zmiany skręcenia powinny być zgodne z poniższą tabelą. Skręcenie należy określić, przytrzymując jeden koniec rury na płaskiej płycie, mierząc wysokość, na jaką każdy narożnik dolnej strony rury wystaje ponad powierzchnię płyty w pobliżu przeciwległych końców rury i obliczając skręcenie (różnicę wysokości takich narożników), z tym wyjątkiem, że w przypadku cięższych sekcji dopuszczalne jest użycie odpowiednie urządzenie pomiarowe do określenia skrętu. Pomiarów skrętu nie należy wykonywać w odległości mniejszej niż 2 cale (5 cm) od końców rurki.
| Dopuszczalne różnice w skręcie rur konstrukcyjnych kwadratowych i prostokątnych | ||
| Określony rozmiar zewnętrzny Wymiary płaskie, cale [mm] |
Maksymalne dopuszczalne różnice w skręcie na 3 stopy długości (Skręt na metr długości) |
|
| W. | [mm] | |
| 11/2 [40] i mniej | 0.05 | [1.3] |
| Ponad 11/2 do 21/2 [40 do 65], włącznie | 0.062 | [1.6] |
| Ponad 21/2 do 4 [65 do 100], w tym | 0.075 | [1.9] |
| Ponad 4 do 6 [100 do 150], w tym | 0.087 | [2.2] |
| Ponad 6 do 8 [150 do 200], w tym | 0.1 | [2.5] |
| Ponad 8 [200] | 0.112 | [2.8] |
